سيتم استخدام مخرج الطوارئ البحري (ESO) لتصريف الفائض من مياه الصرف الصحي المعالجة بالكامل إلى البحر، وذلك في الحالات التي يتجاوز فيها إنتاج المياه المعالجة الطلب عليها.
يمتد خط ESO من المرحلة الأولى للمحطة إلى البحر، ويبدأ بالقرب من الزاوية الشمالية الشرقية لمنطقة المحطة، ويعتبر خطًا تحت الأرض بطول إجمالي يبلغ 6.08 كيلومتر.
يتضمن الجزء البري من خط ESO مسافة 3.81 كيلومتر، وبعد ذلك يمتد الجزء النفقي للقسم البحري لمسافة تصل إلى حوالي 1.96 كيلومتر داخل الخليج العربي.
يتم تصريف المياه المعالجة في البحر من خلال صمامات دكّار غير الراجعة، موزعة على طول أنبوب ناشر (Diffuser) بطول 310 متراً، موصول بنهاية النفق البحري.
يبلغ القطر الداخلي لخط الأنابيب في الجزء البري 2400 ملم، بينما يبلغ القطر الداخلي للأنبوب البحري 2200 ملم.
تتضمن المرافق الكهربائية الخاصة في مشروع أم الهيمان محطة التحويل “W” بجهد 300/132/11 كيلوفولت، ويتم تزويدها بالطاقة عبر خط هوائي بجهد 300 كيلوفولت يصل بين محطة توليد الزور الجنوبية (ZSPS) ومحطة الشعيبة “W”، حيث تم قطع الخط وتحويله إلى محطة أم الهيمان “W” عن طريق كابل أرضي بجهد 300 كيلوفولت.
تقوم محطة التحويل “W” في أم الهيمان بتزويد المحطة الرئيسية ومستهلكين آخرين في المنطقة بالطاقة الكهربائية، وهي تعمل تحت إشراف وتشغيل وزارة الكهرباء والماء والطاقة المتجددة.
المرافق الكهربائية داخل نطاق المرحلة الأولى
تقع المرافق الكهربائية الخاصة داخل منطقة محطة المرحلة الأولى، وتبلغ مساحتها الإجمالية 14,400 متر مربع.
يتم الوصول إلى موقع المرافق الكهربائية الخاصة عبر طريق إسفلتي يُعدّ جزءًا من تصميم شبكة الطرق الخاصة بالمحطة.
يرتبط طريق المرافق الكهربائية الخاصة بالطريق الرئيسي للمحطة، بينما يكون الطريق الداخلي (داخل حدود المشروع ولكن خارج سياج المحطة) متصلًا بالطريق العام كجزء من نطاق المشروع.
تشمل أعمال التصميم والبناء والتشغيل (DBO) ضمن مشروع أم الهيمان لمعالجة مياه الصرف الصحي ما يلي:
التطوير، التأمين، التصميم الهندسي، التوريد، التصنيع، الاختبارات في المصنع، النقل إلى الموقع، الإنشاء، التركيب، الحصول على التصاريح، الاستكمال، الاختبارات، التشغيل التجريبي، وتنفيذ كافة الأعمال اللازمة لبناء وتشغيل نظام النقل والتوزيع (TADS)، والذي يشمل محطة تحويل العقيلة ومحطة الضخ، إضافةً إلى أعمال المرافق القائمة (ROD Works)، وذلك بما يتماشى مع اتفاقية الشراكة بين القطاعين العام والخاص (TST PPP) ووفقًا للمواصفات الفنية.
وقد تم تقسيم أعمال DBO إلى 15 أصلًا رئيسيًا مصنّفة على النحو التالي:
1. أربعة أصول لنظام نقل مياه الصرف الصحي (WWTS)
2. ستة أصول لنظام نقل المياه المعالجة بالكامل
3. خمسة أصول لشبكة توزيع المياه المعالجة بالكامل
تم تشغيل محطة ضخ مياه الصرف الصحي في العقيلة في عام 2011، وتقوم حاليًا بنقل مياه الصرف الصحي بقدرة هيدروليكية تصل إلى 2.8 متر مكعب/ثانية إلى محطة معالجة مياه الصرف الصحي القائمة في الرقة.
تم رفع القدرة الهيدروليكية لمحطة العقيلة من 2.8 متر مكعب/ثانية إلى 8.3 متر مكعب/ثانية.
تم تنفيذ كافة أعمال التوسعة والتحديث دون أي توقف في تشغيل محطة ضخ العقيلة.
كما تم إنشاء محطة تحويل جديدة بقدرة 132/11 كيلو فولت لتوفير الطاقة الكهربائية الكافية لتشغيل محطة العقيلة بعد التوسعة.
| Main WWPS Egailah | Basement | Roof |
|---|---|---|
| عدد المضخات | 10 (8+2) | 10 (8+2) |
| التركيب | تركيب جاف | تركيب جاف |
| القدرة الهيدروليكية [م3/ثانية] | 0.85 (لكل مضخة) | 1.0375 (لكل مضخة) |
| ارتفاع الضخ [م] | 74.6 | 60.6 |
| القدرة [كيلووات] | 1,000 | 1,000 |
| النوع | غاطسة | غاطسة |
| Additional WWPS Egailah | |
|---|---|
| عدد المضخات | 6 (4+2) |
| التركيب | تركيب جاف |
| القدرة الهيدروليكية [م3/ثانية] | 0.375 (لكل مضخة) |
| ارتفاع الضخ [م] | 41.60 |
| القدرة [كيلووات] | 210 |
| النوع | غاطسة |
تم إنشاء محطة ضخ جديدة لمياه الصرف الصحي في صباح الأحمد في الجهة الجنوبية الغربية من منطقة المشروع، وتبلغ القدرة الهيدروليكية لمحطة صباح الأحمد 2.18 متر مكعب/ثانية، حيث يتم نقل مياه الصرف الصحي إلى محطة معالجة أم الهيمان – المرحلة الأولى عبر نظام نقل مياه الصرف الصحي الجديد.
تشمل خطوط النقل الرئيسية لمياه الصرف الصحي من محطة صباح الأحمد إلى محطة أم الهيمان – المرحلة الأولى 2 × DN 1100 وفي حين أن خط نقل مياه الصرف الصحي المعالجة إلى خزان صباح الأحمد القائم هو DN 1100 × 1، وتم إنشاء هذه الخطوط جميعها داخل ممر مشترك.
| محطة ضخ جديدة - صباح الأحمد | |
|---|---|
| عدد المضخات | 6 (4+2) |
| التركيب | تركيب جاف |
| القدرة الهيدروليكية [م3/ثانية] | 0.545 (لكل مضخة) |
| ارتفاع الضخ [م] | 30.7 |
| القدرة [كيلوواط] | 250 |
| النوع | غاطسة |

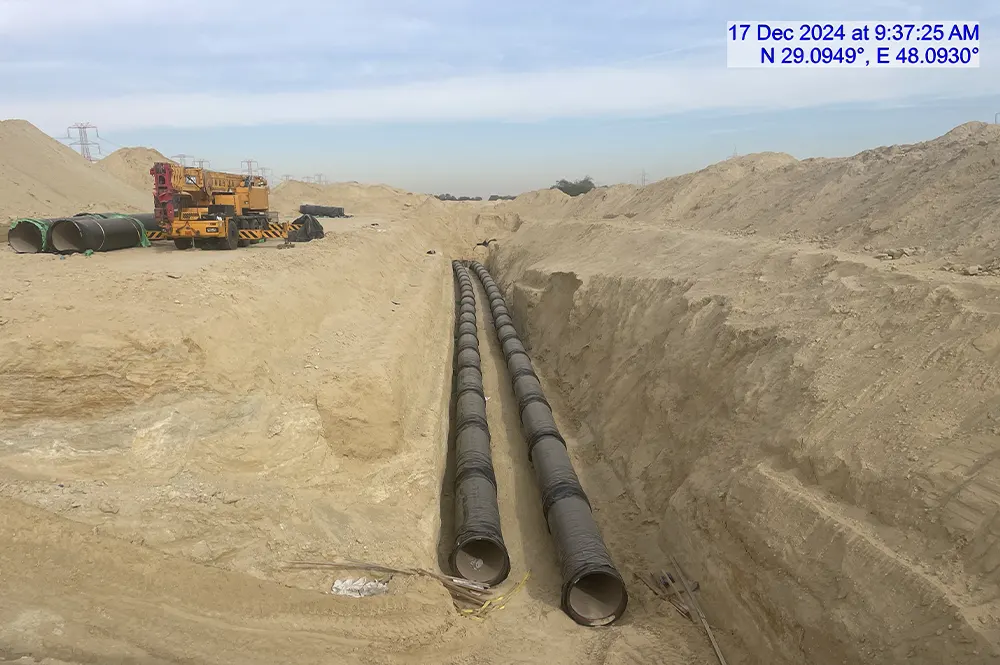

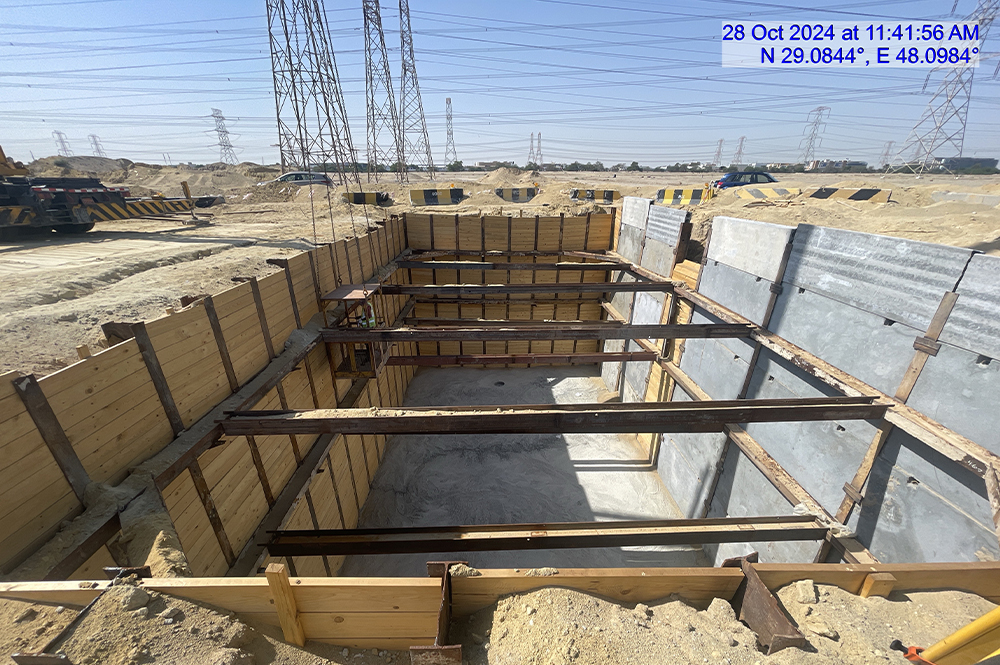

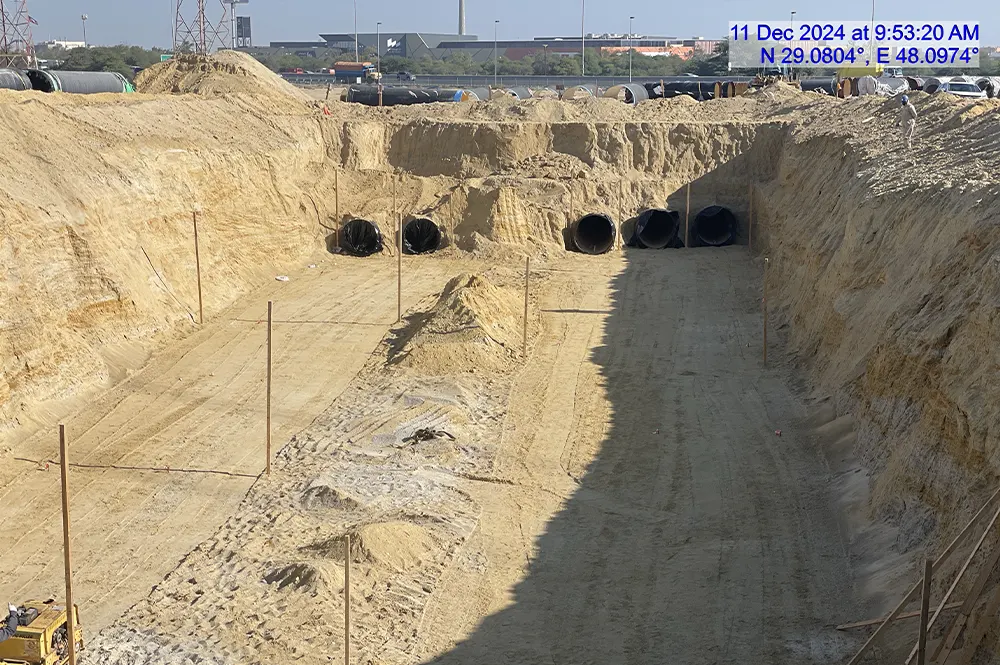

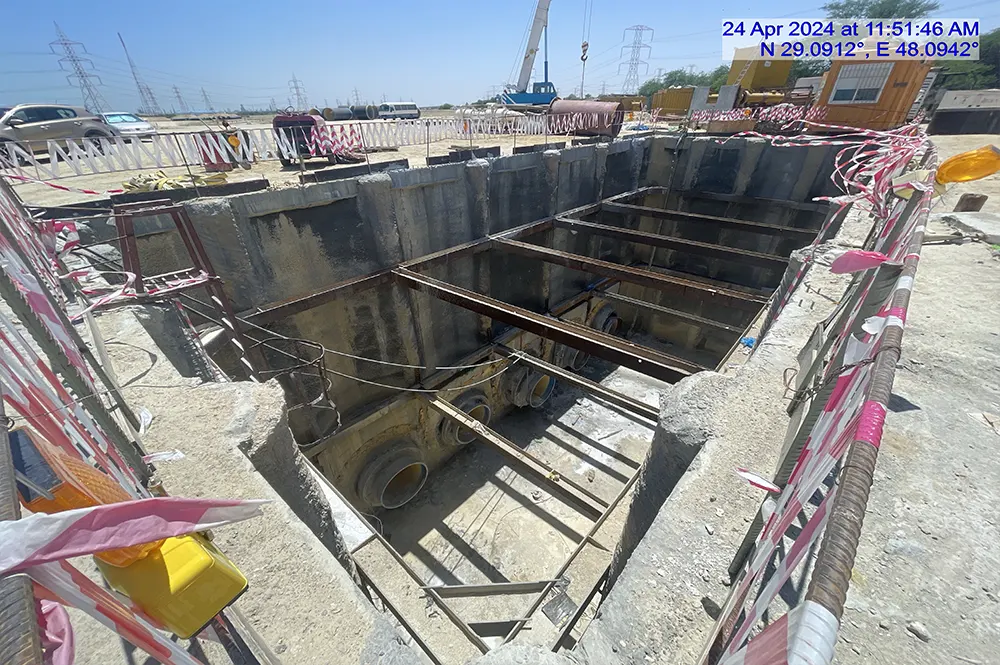

تغطي شبكة أنابيب مياه الصرف الصحي والمياه المعالجة بالكامل طولًا إجماليًا يزيد عن 450 كيلومتراً، بما في ذلك 21 كيلومتراً من شبكة الحفر الدقيق (Microtunneling).
وقد تم وضع الأنابيب تحت الأرض لضمان تدفق آمن وسريع لمياه الصرف الصحي المعالجة.
يبدأ نظام نقل وتوزيع المياه المعالجة بالكامل من محطة الضخ، التي تقوم بتغذية خمسة خطوط نقل رئيسية:
| Transmission to | Zone 4 | Zones 5, 6, 7 (Riqqa) | Zones 1, 2, 8 | Zone Sabah Al Ahmed |
|---|---|---|---|---|
| عدد المضخات | 3 (2+1) | 5 (4+1) | 4 (3+1) | 3 (2+1) |
| الطاقة الهيدروليكية [م3/س] | 850 | 4,464 | 1,584 | 2,052 |
| ارتفاع الضخ [م] | 56.6 | 160.5 | 80.0 | 117.8 |
| القدرة [ك.و] | 200 | 2,454 | 560 | 831 |
يتمّ مراقبة نظام نقل وتوزيع المياه المعالجة ثلاثيًا والتحكم به من مركز إدارة البيانات (DMC) في محطة معالجة مياه الصرف الصحي الحالية بالرقة (Riqqa WWTP)، بجوار الخزان الجديد للمياه المعالجة R700.
يضمّ المركز مكاتب تستوعب حوالي 200 موظف من وزارة الأشغال العامة (MPW)، بالإضافة إلى مختبرين مجهزين بالكامل ومخصّصين لاستخدام شركة المشروع والمشتري لإجراء تحليل إشارات المياه المعالجة ثلاثيًا.
وسيتم نقل الإشارات عبر كابل ألياف ضوئية جديد.
تشمل المحطات المتصلة بالنظام:
محطة ضخ مياه الصرف الصحي العقيلة (WWPS Egailah)، محطة ضخ صباح الأحمد (WWPS Sabah Al Ahmed)، محطة معالجة أم الهيمان (WWTP Umm Al Hayman)، خزانات المياه المعالجة، الخزانات الثانوية للمياه المعالجة، وغرف الأنابيب.
يتم ربط خطوط النقل بشبكة من 7 خزانات استراتيجية و32 خزاناً ثانوياً، يُعد الخزان R700 هو الأكبر بسعة تبلغ 160,000 متر مكعب، أما الخزانات الاستراتيجية الستة المتبقية فهي متطابقة وتقع في المناطق 1، 2، 4، 5، 6 ،8 وتبلغ سعة كل منها 40,000 متر مكعب، تقوم هذه الخزانات الاستراتيجية بتغذية إجمالي 32 خزاناً ثانوياً، منها 27 خزاناً بسعة 2,000 متر مكعب و5 خزانات بسعة 3,000 متر مكعب.
